Fluides médicaux pour établissement de santé
- delicia
- Temps de lecture : 5 min.
Table des matières
Les fluides médicaux sont des éléments incontournables de l’organisation hospitalière. Leur production, leur stockage et leur distribution contribuent directement à la sécurité des soins et au bon fonctionnement des équipements médicaux.
Oxygène médical, air médical, vide, protoxyde d’azote ou encore dioxyde de carbone : chaque fluide répond à des usages spécifiques et nécessite des installations adaptées, conçues pour assurer qualité, sécurité et continuité d’alimentation.
Dans les établissements de santé, leur gestion repose ainsi sur des équipements dédiés, des réseaux de distribution sécurisés, des systèmes de surveillance et de secours, ainsi que sur le respect d’exigences réglementaires et normatives strictes.
Que désigne le terme fluides médicaux ?
Les fluides médicaux regroupent l’ensemble des gaz destinés à un usage médical dans les hôpitaux et cliniques. Parmi eux, on trouve principalement l’oxygène médical, le protoxyde d’azote, l’air médical, l’azote, le dioxyde de carbone et le vide médical. Leur utilisation concerne aussi bien l’oxygénation des patients, que l’alimentation des dispositifs médicaux, la ventilation ou l’aspiration.
Quels sont les principaux gaz médicaux utilisés en établissement de santé ?
Le tableau ci-dessous récapitule les gaz médicaux majeurs, leurs principales caractéristiques et leur usage :
| Gaz médical | Caractéristiques | Usages principaux |
|---|---|---|
| Oxygène médical | Gaz destiné à un usage médical, distribué sous pression | Oxygénothérapie, réanimation, soins intensifs, anesthésie |
| Air médical | Air comprimé répondant aux exigences applicables à l’usage médical | Ventilation, assistance respiratoire, alimentation d’équipements |
| Protoxyde d’azote | Gaz utilisé notamment pour ses propriétés anesthésiques et analgésiques | Anesthésie, analgésie |
| Azote | Gaz inerte utilisé pour certaines applications médicales et techniques | Laboratoire, cryothérapie |
| Dioxyde de carbone (CO₂) | Gaz utilisé dans différentes procédures médicales | Endoscopie, chirurgie |
| Vide médical | Dépression générée par une centrale de vide et distribuée par réseau | Aspiration médicale et chirurgicale |
La disponibilité de ces fluides doit être adaptée aux besoins de chaque établissement et de ses différents services.
Comment les fluides médicaux sont-ils distribués dans un établissement de santé ?

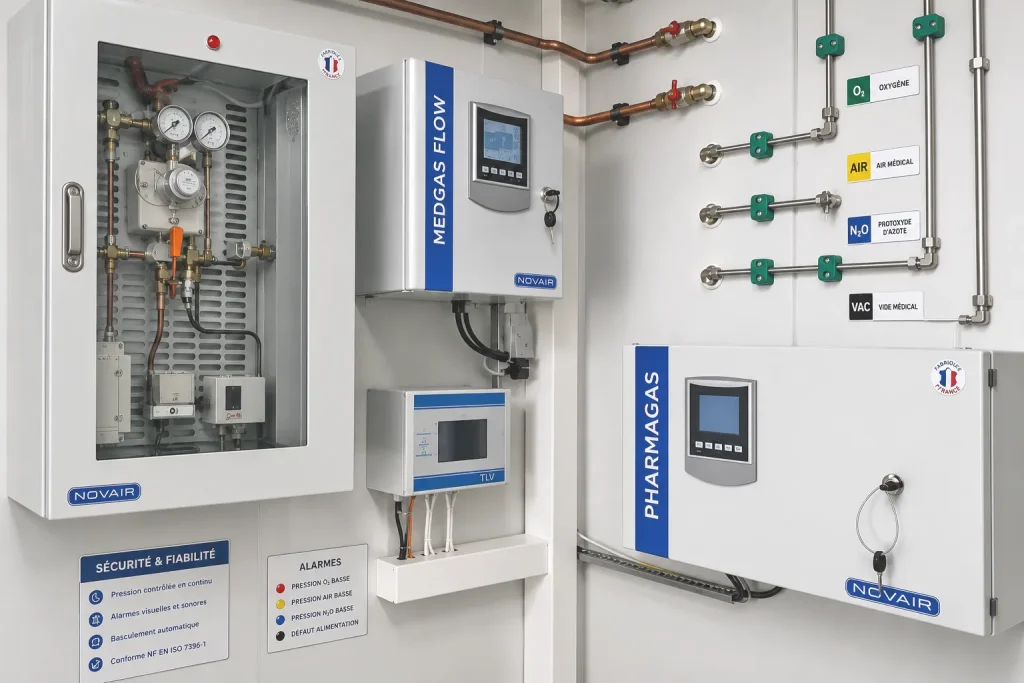

Dans un établissement de santé, les fluides médicaux sont généralement acheminés depuis une ou plusieurs sources d’alimentation jusqu’aux différents services par l’intermédiaire d’un réseau centralisé de canalisations.
Selon le fluide concerné et la configuration de l’établissement, l’alimentation peut provenir de différentes sources : production sur site, bouteilles ou cadres de bouteilles, réservoirs de stockage ou centrales de vide et d’air médical.

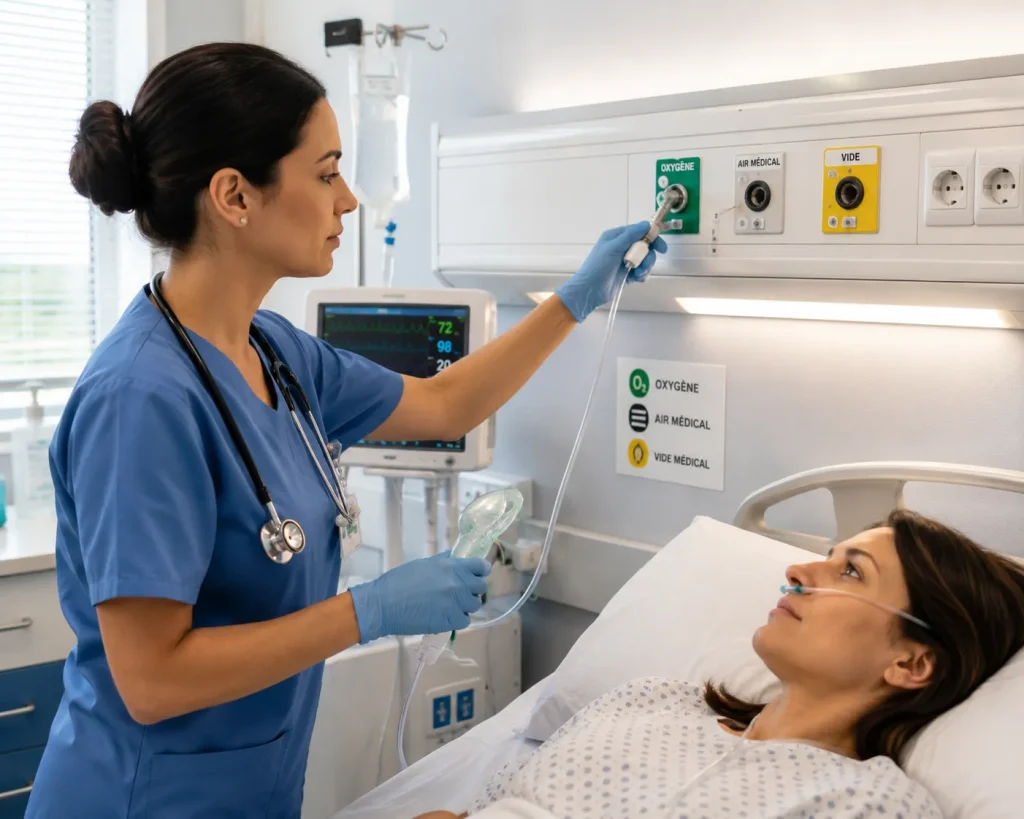

Le réseau dessert ensuite les prises terminales situées au plus près des zones d’utilisation : blocs opératoires, unités de soins intensifs, services d’urgence, chambres ou autres espaces de soins.
Des équipements de régulation, de contrôle et d’alarme permettent de surveiller les conditions de distribution et de détecter les éventuelles anomalies.
Produire l’oxygène médical directement sur site
Traditionnellement, les établissements de santé peuvent être approvisionnés en oxygène par bouteilles ou sous forme liquide. Une autre approche consiste à produire l’oxygène médical directement au sein de l’établissement grâce à des générateurs d’oxygène.
Ces systèmes extraient l’oxygène de l’air ambiant afin de fournir à l’établissement une source locale adaptée à ses besoins.
La production sur site permet notamment :
- de renforcer l’autonomie de l’établissement pour son approvisionnement en oxygène
- de réduire la dépendance aux livraisons régulières de bouteilles ou d’oxygène liquide
- de produire l’oxygène au plus près du lieu d’utilisation
- de limiter certaines contraintes logistiques liées au transport et au stockage
- d’adapter la capacité de production aux besoins de l’établissement
La solution retenue doit être dimensionnée selon différents paramètres, notamment la consommation de l’établissement, les débits nécessaires, les besoins de secours et l’organisation du réseau de distribution.
Comment assurer la sécurité et la continuité d’alimentation en fluides médicaux ?
La sécurité d’une installation de fluides médicaux repose sur plusieurs niveaux de protection complémentaires. L’objectif est à la fois de garantir la qualité du gaz délivré et d’assurer la continuité de l’alimentation, y compris lorsqu’un équipement ou une source devient indisponible.
Les installations intègrent notamment :
- des dispositifs de surveillance et d’alarme, permettant de contrôler les paramètres du réseau, notamment la pression, et de signaler rapidement toute anomalie
- des sources d’alimentation redondantes et des dispositifs de secours, permettant de maintenir l’alimentation lorsqu’une source principale devient indisponible
- une identification claire des réseaux et des gaz, afin de limiter les risques d’erreur lors de leur exploitation ou d’interventions techniques
- des opérations de maintenance préventive et corrective, destinées à préserver les performances et la disponibilité des équipements
- une documentation et une traçabilité des opérations, nécessaires au suivi des contrôles, de la maintenance et des interventions
La redondance des sources joue ainsi un rôle essentiel dans la conception d’un réseau de fluides médicaux. Une installation doit être pensée de manière à ce qu’une défaillance ou une opération de maintenance n’entraîne pas l’interruption de l’alimentation des services concernés.
Quelles sont les normes et réglementations applicables aux installations de fluides médicaux ?
Les installations de distribution de fluides médicaux sont soumises à des exigences strictes visant à assurer la sécurité des patients, la continuité de l’alimentation et la maîtrise des risques tout au long de leur exploitation.
La NF EN ISO 7396-1 constitue notamment une norme de référence pour les systèmes de distribution de gaz médicaux comprimés et de vide. Elle définit des exigences concernant leur conception, leur installation, leur fonctionnement, leurs essais, leur mise en service et leur documentation.
La conformité d’une installation ne se limite cependant pas à sa conception initiale. Son exploitation dans le temps nécessite également une organisation adaptée intégrant notamment la maintenance, les contrôles, la gestion des alarmes, les procédures de secours et la traçabilité des interventions.
Ces exigences doivent être prises en compte dès la conception du réseau et pendant toute la durée de vie de l’installation.
Pourquoi la maintenance des installations de fluides médicaux est-elle essentielle ?
La maintenance contribue directement à la disponibilité et à la fiabilité des installations. Elle permet d’identifier les dérives de fonctionnement, de contrôler les équipements et d’anticiper certaines défaillances susceptibles d’affecter la distribution.
Un programme de maintenance adapté peut notamment comprendre :
- la vérification périodique des équipements ;
- le contrôle des paramètres de fonctionnement ;
- la vérification des dispositifs d’alarme et de sécurité ;
- l’entretien et le remplacement des composants concernés ;
- l’enregistrement et la traçabilité des interventions.
La maintenance doit être organisée selon les caractéristiques de l’installation, les recommandations applicables aux équipements et les procédures mises en place par l’établissement.
Quelles évolutions et quels enjeux pour les établissements de santé ?
Les établissements de santé recherchent aujourd’hui des solutions permettant de renforcer leur autonomie, la continuité d’alimentation et la maîtrise de leurs installations de fluides médicaux.
Plusieurs évolutions technologiques répondent à ces enjeux :
- La production d’oxygène médical directement sur site, qui permet aux établissements de produire leur propre oxygène et de réduire leur dépendance aux livraisons externes
- La surveillance centralisée des installations, avec des systèmes permettant de suivre les principaux paramètres du réseau, de visualiser son état de fonctionnement et de signaler les anomalies grâce à des alarmes
- Le suivi et l’historisation des données d’exploitation, qui facilitent l’analyse du fonctionnement des installations, le suivi des alarmes et la traçabilité des événements
- L’amélioration de l’efficacité des équipements, afin d’optimiser leur fonctionnement et de mieux maîtriser les consommations énergétiques
Ces évolutions ont un objectif commun : sécuriser durablement l’approvisionnement en fluides médicaux tout en facilitant l’exploitation et la surveillance des installations par les équipes techniques des établissements de santé.
Questions fréquentes sur les fluides médicaux pour établissement de santé
Les établissements de santé utilisent notamment l’oxygène médical, l’air médical, le protoxyde d’azote, le dioxyde de carbone, l’azote et le vide médical. Leur utilisation dépend des besoins des différents services : oxygénothérapie, ventilation, anesthésie, aspiration, chirurgie ou applications de laboratoire.
La maîtrise de la pression contribue au fonctionnement correct des équipements et à l'alimentation des prises terminales dans les différents services. Des dispositifs de régulation, de contrôle et d’alarme permettent de surveiller le réseau et de détecter les variations susceptibles d’affecter son fonctionnement.
Le choix dépend notamment du type de fluide, des besoins de consommation, des débits nécessaires, de la configuration du site et des exigences de continuité d’alimentation. Pour l’oxygène, par exemple, l’établissement peut s’appuyer sur des livraisons ou envisager une production directement sur site, selon ses besoins et son organisation.
La continuité d’alimentation repose notamment sur une architecture comprenant plusieurs sources et des dispositifs de secours. Lorsqu’une source devient indisponible, une autre peut prendre le relais afin de maintenir l’alimentation du réseau. La surveillance par alarmes et la maintenance régulière des équipements participent également à cette continuité.
Les installations de fluides médicaux sont soumises à des exigences strictes afin de garantir la sécurité des patients et la continuité de l’alimentation. La norme NF EN ISO 7396-1 constitue la référence pour les systèmes de distribution de gaz médicaux comprimés et de vide. Elle encadre notamment leur conception, leur installation, leur fonctionnement, leurs essais, leur mise en service et leur documentation. Les établissements doivent également assurer la surveillance et la maintenance des installations, la gestion des alarmes et des systèmes de secours, ainsi que la traçabilité des opérations. Les équipements concernés doivent par ailleurs respecter les exigences réglementaires applicables selon leur nature et leur usage.
